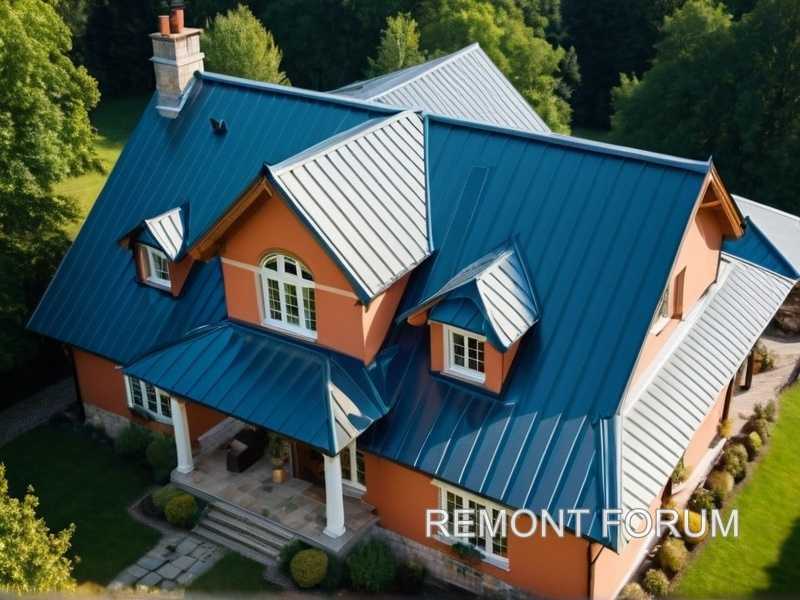

Сложные формы крыши требуют точного расчёта и адаптации кровельного материала к нестандартной конфигурации. Каждый вырез должен соответствовать углам стропильной системы с точностью до миллиметра. Ошибка в разметке приводит к нарушению герметичности и перерасходу материала.
При монтаже на ломаных скатах, мансардных окнах и башнях необходимо заранее проектировать систему примыканий с учётом уклона и особенностей соединения плоскостей. Нельзя использовать стандартные схемы – каждая линия сгиба требует индивидуального подхода.
Оптимальный результат достигается при комбинировании нескольких типов покрытий и использовании гибких элементов: например, мягкой черепицы в зонах с плотной нарезкой и металлопрофиля на прямых участках. Особое внимание уделяется углам: здесь важна не только точность соединения, но и обеспечение водоотвода с минимальным сопротивлением.
Работа с нестандартной кровлей – это не только монтаж, но и интеграция дизайна в конструктивные решения. Грамотно оформленные скаты и фронтоны подчёркивают архитектуру дома и исключают визуальные и технические дефекты.
Определение точек излома и уклонов при проектировании кровли
При проектировании кровель со сложной геометрией ключевое значение имеют точки излома плоскостей и параметры уклонов. Эти элементы напрямую влияют на монтаж, выбор крепежных систем и дальнейшую герметичность конструкции. Пренебрежение точными расчетами приводит к накоплению влаги, протечкам и деформации покрытия.
Разметка точек излома
Точки излома определяются на основе анализа конфигурации стен, расположения несущих балок и предполагаемой линии стока. В первую очередь следует рассчитать пересечения скатов и коньков с учетом углов примыканий. Если угол менее 15°, повышается риск застоя воды, поэтому в таких зонах монтируются дополнительные капельники и усиливаются узлы крепежа. При углах свыше 45° особое внимание уделяется ветрозащите – велика вероятность разрыва покрытия под нагрузкой.
Расчет уклонов
На практике применяется лазерная нивелировка при предварительной разметке. Это позволяет точно определить высотные отметки, необходимые для расчета уклонов, и заранее предусмотреть тип крепежа для нестандартных соединений. Монтаж следует начинать с контрольной линии, проходящей по основному скату, к которой выравниваются остальные элементы. Такой подход обеспечивает стабильную геометрию, особенно при сложном дизайне кровли.
Выбор подходящей конструкции стропильной системы для сложной геометрии
При проектировании кровли с изломами, перепадами высот и нестандартными углами ключевую роль играет тип стропильной системы. От выбора конструкции зависит, насколько точно получится реализовать задуманный дизайн и выдержать нагрузки на участках с вырезами, эркерами и многоскатными элементами.
- Висячие стропила – применимы при пролётах до 7 метров, когда отсутствует промежуточная опора. В сложных конфигурациях используются редко, так как требуют точного расчёта нагрузок на коньковый узел. Применяются при устройстве вальмовых крыш с симметричными скатами.
- Наслонные стропила – предпочтительны при наличии несущих внутренних стен или опорных колонн. Позволяют адаптировать конструкцию под сложные формы, включая ломаные и многоуровневые скаты. При монтаже важно учитывать точность сопряжения в узлах с острыми и тупыми углами.
- Комбинированные системы – используются, когда разные участки крыши требуют разных решений. Например, при совмещении эркеров, фронтонов и кровельных фонарей. Для монтажа таких систем нужно заранее проработать соединения, особенно в местах с вырезами под окна и вентиляционные шахты.
При проектировании следует учитывать угол наклона каждого ската. Наклон менее 25° требует усиленного крепления обрешётки и увеличенного сечения стропил. При углах более 45° нагрузка перераспределяется на опоры, и особое внимание уделяется жёсткости связей.
Монтаж стропильной системы начинается с выверки базовых осей и закрепления мауэрлата. В случае сложной геометрии рекомендуется предварительно собрать пробные шаблоны узлов. Это позволяет избежать ошибок при вырезах в элементах, сопряжениях под острым углом и установке соединительных пластин.

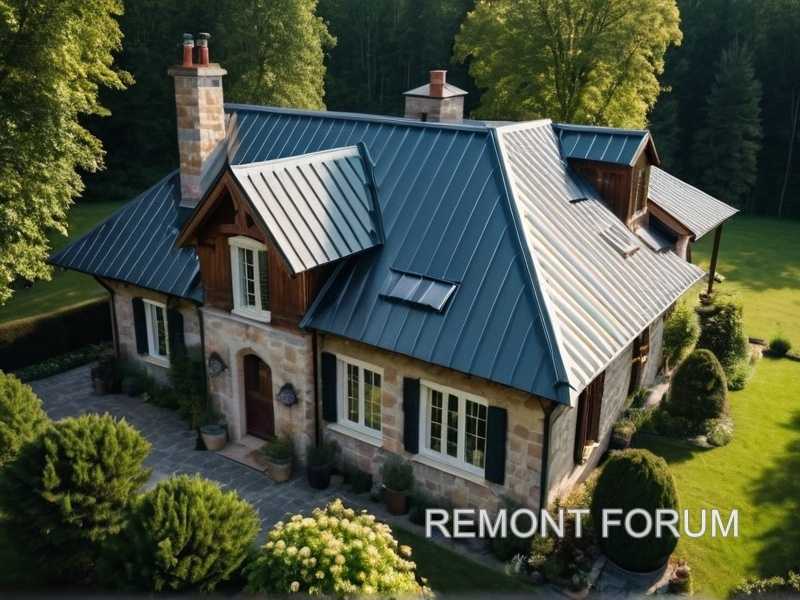

Особенности гидроизоляции кровель с ендовами и слуховыми окнами
Устройство гидроизоляции в зонах ендов и слуховых окон требует повышенной точности на всех этапах монтажа. В этих местах возрастает риск протечек из-за высокой концентрации стыков, углов и вырезов.
Гидроизоляция в ендовах
- Перед монтажом ендовы укладывают сплошной настил из влагостойкой фанеры или ОСП. Минимальная ширина основания – 500 мм с каждой стороны от оси ендовы.
- Гидроизоляционный материал укладывают с нахлестом не менее 300 мм. Обязателен выпуск за пределы стыков минимум на 150 мм по обе стороны.
- Для крепежа используют гвозди с широкой шляпкой, но прибивают только по краям, вне зоны водосбора. Центральная часть ендовы остаётся без пробитий.
- Нижняя планка ендовы монтируется до основного кровельного покрытия, верхняя – после, с обязательным перекрытием минимум 100 мм.
Гидроизоляция вокруг слуховых окон
- Перед началом работ формируется жёсткое основание по периметру проема. Оно должно быть на одном уровне с основным настилом.
- Материал гидроизоляции заводится под обрешетку, оборачивая раму слухового окна с нахлестом минимум 200 мм по вертикали и 150 мм по горизонтали.
- Особое внимание уделяется внутренним углам. На всех вырезах устанавливают самоклеящуюся ленту из бутилкаучука или ПВХ, которая предотвращает капиллярный подсос воды.
- На сопряжении вертикальных и горизонтальных поверхностей применяют заводские угловые элементы либо выполняют подрезку с последующим проклеиванием стыков.
- Крепеж пленок осуществляется через прижимные рейки, с шагом не более 300 мм. Прямой контакт с металлом или острыми краями исключён.
При правильном выполнении гидроизоляции в зонах ендов и слуховых окон, риск появления протечек сводится к минимуму. Каждое соединение проверяется до укладки основного покрытия.
Монтаж обрешётки с учётом неровностей и перепадов уровней
Перед началом монтажа следует зафиксировать уровнем или лазерным нивелиром реальное положение стропильной системы. На крышах со сложной геометрией особенно часто встречаются отклонения, которые нельзя игнорировать при установке обрешётки.
Корректировка плоскости
Если перепады превышают 10 мм на двухметровом участке, потребуется подгонка – подкладывают калиброванные рейки или используют регулируемые опоры. Для сохранения единой геометрии рядов важно вести укладку от контрольной оси, которую устанавливают параллельно коньку или карнизу.
Работа с углами и нестандартными формами
При переходах между скатами, в ендовах и на ребрах применяются индивидуальные вырезы, позволяющие обеспечить точное прилегание. В этих зонах шаг обрешётки уменьшают, чтобы избежать деформаций покрытия. Дизайн кровли с ломаной геометрией требует высокой точности в расчете длины и угла запилов каждого элемента.
Используемый крепеж должен обеспечивать плотную фиксацию без люфта, особенно на участках, где возникает перекрестная нагрузка. Монтаж выполняется с постоянным контролем уровня каждой планки, с проверкой не менее чем через каждые два метра.

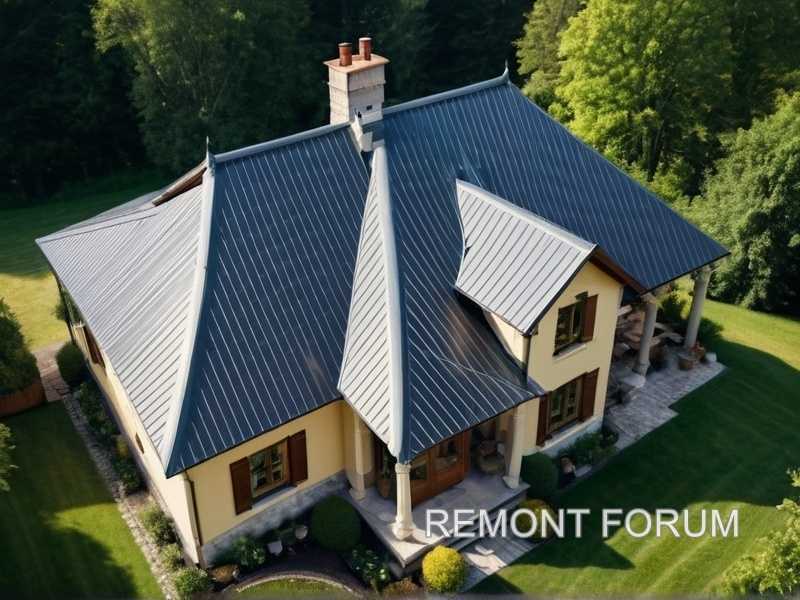

Укладка кровельного материала на вальмовые, шатровые и многоскатные участки
При монтаже кровельного покрытия на вальмовых, шатровых и многоскатных крышах требуется точный расчёт углов сопряжения скатов. На каждом изломе линии конька и ендовы необходимо обеспечить плотное прилегание материала без деформации его структуры. Особенно это касается мягкой черепицы и металлочерепицы, где малейшая ошибка приведёт к образованию щелей.
Углы и сопряжения
Для вальмовой крыши основной акцент делается на правильную укладку в местах пересечения скатов. Угол наклона в этих зонах редко бывает стандартным – приходится делать вырезы по месту, с учётом отклонений от проектного значения. При укладке на шатровые конструкции стоит учитывать, что все скаты сходятся в одной точке, и точность стыков здесь критична. Неправильный вырез может нарушить герметичность и создать зону риска для протечек.
Роль вырезов и точность резки
Каждый лист кровельного материала должен подгоняться с допуском не более 2 мм. В зонах пересечения скатов применяют предварительное шаблонирование: сначала вырезается заготовка из тонкой фанеры, затем по ней выполняется резка основного материала. Это исключает перекосы, особенно на многоскатных крышах с элементами нестандартной геометрии.
Дизайн крыши с несколькими скатами требует применения дополнительных доборных элементов: коньковых планок, ендов, уплотнителей под кровельное покрытие. Их монтаж проводится снизу вверх, с обязательным перекрытием швов. Особое внимание уделяется углам сопряжения: все вырезы делаются вручную с проверкой на отсутствие зазоров по всей длине примыкания.
Использование шаблонов и лазерной резки увеличивает скорость монтажа на сложных участках. На шатровых и многоскатных крышах это особенно актуально при работе с материалами, имеющими выраженный рельеф: металлочерепица, композитная черепица, фальцевая панель.
Герметизация швов и стыков на сопряжениях скатов и архитектурных элементов
Сопряжения скатов с дымоходами, мансардными окнами и внутренними углами требуют индивидуального подхода к герметизации. Любая ошибка на этом этапе – источник утечек и деформаций под кровельным покрытием. Герметичность обеспечивается за счёт точного подгона вырезов, применения специализированных герметиков и правильно подобранного крепежа.
Основные узлы герметизации
| Узел | Рекомендации |
|---|---|
| Внутренние и наружные углы | Используются заводские или индивидуально сформированные ендовы и накладки. Все соединения промазываются битумным или полиуретановым герметиком. Поверх крепёжных элементов накладываются дополнительные ленты гидроизоляции. |
| Сопряжение с дымоходами | Монтируется фартук из оцинкованной стали с вырезом по форме трубы. Пространство между металлом и кладкой заполняется термостойким герметиком. Для повышения надёжности устанавливаются нащельники и капельники. |
| Мансардные окна | Окна оснащаются фирменными окладками. Места примыкания проклеиваются бутиловыми лентами. Монтаж ведётся по уровню без натяга – любое напряжение вызывает разрыв герметика. |
| Стыки скатов под углом | Планки конька устанавливаются с нахлёстом не менее 100 мм. Под них закладывается уплотнитель с закрытой ячеистой структурой. Крепеж используется с термошайбами и прокладками из EPDM-резины. |
Дополнительные рекомендации
Перед герметизацией все поверхности очищаются от пыли и влаги. Металлические элементы подлежат предварительной грунтовке. Углы и вырезы проверяются на совпадение с фактическими размерами сопрягаемых деталей. Использовать герметики на силиконовой основе не рекомендуется – они теряют эластичность при отрицательных температурах. Монтаж проводится при температуре от +5 °C, чтобы избежать растрескивания составов.
Установка водоотводных систем на крышах со сложной конфигурацией
Сложная форма крыши – это не только архитектурное решение, но и инженерная задача, особенно при организации водоотведения. При проектировании необходимо учитывать количество и расположение углов, вырезов и перепадов высот.
На крышах с множеством изломов вода часто застаивается в местах перегиба скатов. В таких точках требуется установка дополнительных желобов с усиленной герметизацией. Особое внимание следует уделить внутренним углам – там происходит наибольшее скопление осадков. Установка угловых элементов желоба должна выполняться с минимальными зазорами и использованием уплотнителей на основе EPDM или бутилкаучука.
При наличии вырезов под мансардные окна и дымоходы необходимо предусматривать индивидуальные секции водоотводной системы. Для крепежа на неровных поверхностях применяют регулируемые кронштейны с возможностью изменения угла наклона. Это позволяет добиться точного позиционирования желобов независимо от конфигурации скатов.
В конструкции водосточных труб учитывается не только уклон, но и дизайн фасада. Часто используется окрашенный металл с полимерным покрытием, совпадающим по тону с кровельным покрытием. Это позволяет визуально интегрировать систему в общую архитектуру здания без нарушения пропорций.
Для увеличения пропускной способности водосточной системы при узких скатах и ограниченном количестве сливных воронок применяют цепные водостоки или дождеприемники с увеличенным диаметром. Они устанавливаются строго по уровню, с обязательной прокладкой уплотнительных прокладок между трубой и кровельным основанием.
Все элементы крепежа должны быть антикоррозионными, с повышенной устойчивостью к циклическим нагрузкам. Это особенно важно в местах, где происходит частое чередование замораживания и оттаивания – например, в зонах, прилегающих к карнизам и выступающим элементам конструкции.
Частые ошибки при монтаже кровли на нестандартных формах и способы их избежать
Ошибка в обработке углов
Углы крыши с нестандартной геометрией часто требуют особого внимания. Необходимо тщательно учитывать угол наклона и глубину выреза, чтобы обеспечить плотное прилегание кровельного материала. Недостаточная фиксация в углах приводит к отслоению и повреждениям при ветровых нагрузках. Рекомендуется применять дополнительные уплотнители и крепежные элементы, рассчитанные на конкретный дизайн конструкции.
Неправильный монтаж соединений
При монтаже элементов с разным уровнем высоты и формами важно соблюдать последовательность укладки, избегая наложений, которые могут вызвать накопление влаги. Используйте специальные профили для соединения плоскостей и контролируйте равномерность распределения нагрузки на сложных участках. Это минимизирует деформации и увеличит срок службы кровли.
