На объектах со сложной архитектурой точность соединения скатов критична. Отклонения более чем на 3 мм при стыковке углов приводят к нарушению геометрии и дальнейшим протечкам.
При устройстве вентиляции важно учитывать замкнутость объемов. В многоскатных крышах циркуляция воздуха затруднена из-за сложной формы ендов и разжелобков. Рекомендуется устанавливать отдельные вытяжные элементы на каждом скате с расчётом не менее 1/300 от площади подкровельного пространства.
Сложность монтажа увеличивается с ростом количества пересечений скатов. Для каждого узла требуется индивидуальная схема подрезки и герметизации. Типовые шаблоны в таких случаях не применимы. Дополнительное внимание уделяется примыканиям к мансардным окнам и дымоходам.
Подбор углов наклона для треугольной и многоскатной кровли
Угол наклона влияет на водоотвод, прочность соединений скатов и устойчивость конструкции при боковой нагрузке. Для треугольных крыш (двускатных с равными сторонами) угол 30–45° считается оптимальным при умеренном снежном покрове. При обильных осадках угол увеличивают до 50–60°, чтобы исключить накопление снега.

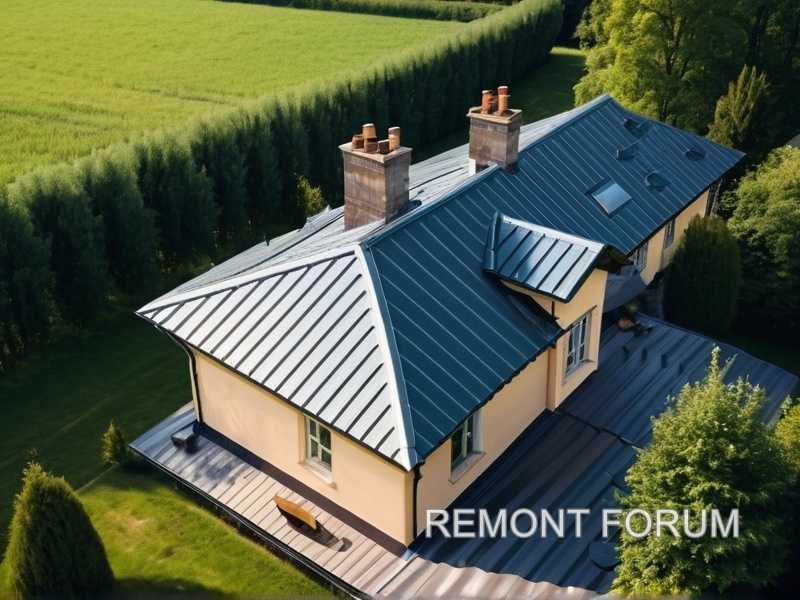

Многоскатные крыши: особенности расчёта
Многоскатная кровля требует точного согласования углов между скатами для обеспечения герметичных соединений. Если углы различаются более чем на 10°, возрастает риск деформации в зоне ендов и карнизов. При углах менее 25° требуется установка принудительной вентиляции под кровельным покрытием из-за снижения естественной тяги и увеличения влажности в подкровельном пространстве.
Архитектурные требования и климат
Архитектура здания и региональные климатические параметры определяют минимально допустимые значения. В регионах с сильным ветром предпочтительны крыши с углом до 35°, чтобы снизить парусность. Там, где осадки редки, возможна эксплуатация скатов под углом 20–25°, но только при наличии эффективной водоотводной системы.
Учитывайте также конструктивные ограничения: увеличение угла свыше 60° требует усиленного крепления стропил и увеличения сечения элементов. При проектировании многоскатной кровли допускается варьирование углов в пределах 5° между скатами, если используются компенсирующие элементы и надежные уплотнители в точках пересечения.
Особенности расчета стропильной системы при сложной геометрии
При проектировании стропильной системы для треугольных и многоскатных крыш необходимо учитывать распределение нагрузок на участках с разной архитектурой. При наличии соединения скатов под нестандартными углами увеличивается количество узлов, требующих точного расчета с применением программных методов моделирования, особенно при переходах между коньковыми и вальмовыми участками.
Вентиляция подкровельного пространства усложняется при сложной геометрии. Неравномерное движение воздуха приводит к образованию зон повышенной влажности, особенно в тупиковых участках. Чтобы избежать конденсата, проектируются отдельные каналы для притока и вытяжки, с учётом направления внутренних перегородок и углов скатов.
Расчет выполняется с учетом снеговой и ветровой нагрузки, с обязательным анализом перераспределения усилий через диагональные балки и мауэрлаты. Все элементы системы должны быть связаны не только геометрически, но и конструкционно: металлические соединители, скобы и опорные уголки подбираются индивидуально под каждый узел с учетом угловых отклонений.

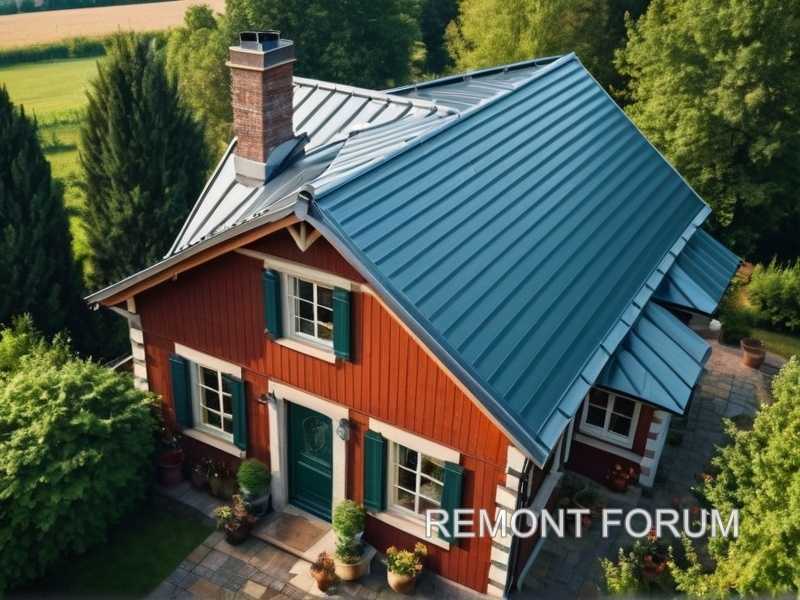

Соединение скатов и устройство ендов
Ендовы – один из самых уязвимых узлов многоскатной кровли. Неправильное соединение скатов в этих зонах приводит к протечкам, нарушению водоотвода и ускоренному износу материалов. Основная задача – обеспечить герметичность и отведение влаги, при этом не нарушив вентиляцию подкровельного пространства.
Для внутренних ендов применяется нижняя планка из оцинкованной стали с антикоррозийным покрытием. Её укладывают с заходом на обрешётку не менее 300 мм по обе стороны от линии стыка. Поверх устанавливаются гидроизоляционные ленты с перехлёстом не менее 150 мм, фиксируемые скобами и кровельными гвоздями.
При соединении скатов необходимо учитывать угол их примыкания. Если угол меньше 135°, усиливается нагрузка на ендову в периоды интенсивного осадкообразования. В таких случаях рекомендуется монтаж усиливающей жёлоба-планки и использование самоклеящихся лент с битумной основой.
Наружные ендовы требуют отдельного внимания. Их собирают из планок с капиллярным желобком, чтобы исключить затекание воды под основной кровельный материал. Расчёт ширины планки зависит от площади сопрягаемых скатов и объёма водосбора.
Соединения скатов в зонах ендов должны оставлять вентиляционный зазор. Минимальное расстояние между покрытием и гидроизоляцией – 20 мм. Это предотвращает образование конденсата и увеличивает срок службы подкровельных элементов.
| Элемент | Минимальные размеры | Материал | Особенности монтажа |
|---|---|---|---|
| Нижняя ендова | 300 мм по каждой стороне | Оцинкованная сталь с полимерным покрытием | Монтаж с уклоном, без перфораций |
| Верхняя ендова | По ширине нижней плюс 50 мм | Та же | Фиксация в верхней части скатов, без проколов в зоне стока |
| Гидроизоляционная лента | 150–200 мм шириной | Битумно-полимерная | Наклейка с перехлёстом, герметизация швов |
При проектировании соединений скатов и ендов рекомендуется заранее рассчитывать зоны скопления влаги и усиливать водоотвод дополнительными элементами. Это снижает риск разрушения подкровельной конструкции и защищает утеплитель от намокания.
Гидроизоляция в узлах сопряжения скатов
На участках соединения скатов образуются зоны с повышенной уязвимостью к проникновению влаги. Особенно это характерно для треугольных и многоскатных крыш, где сложность геометрии увеличивает количество узлов сопряжения. Неправильно выполненная гидроизоляция в этих точках приводит к накоплению влаги в кровельном пироге, что нарушает работу теплоизоляции и способствует образованию плесени.
Материалы и технологии
Для герметизации узлов применяют бутил-каучуковые ленты, битумные ленты с алюминиевой основой, а также самоклеящиеся мембраны. Их укладывают по линии сопряжения с заходом не менее 15 см на каждый скат. В местах примыкания к вентиляционным шахтам или дымоходам применяют дополнительные элементы: фартуки, герметики и прижимные планки.
Технические рекомендации
Перед монтажом необходимо обеспечить сухую и чистую поверхность. Гидроизоляция должна монтироваться без натяжения и перекосов. Каждый слой укладывается с нахлёстом и проклеивается в зоне сопряжения. Не допускается установка без учета вентиляции подкровельного пространства: застой воздуха ускоряет разрушение материалов. При проектировании следует учитывать архитектуру крыши: чем больше углов и пересечений, тем выше риск ошибок в соединениях скатов.
Для контроля состояния узлов используют ревизионные люки или временно демонтируемые элементы кровли. Регулярная проверка герметичности этих участков снижает вероятность капиллярного проникновения влаги и продлевает срок службы кровельной конструкции.
Выбор кровельного покрытия для крыш с перепадами высот
Крыши с перепадами высот требуют точного расчёта при выборе кровельного материала. На участках с разной высотой скатов образуются сложные узлы, в которых соединяются плоскости под нестандартными углами. В таких местах чаще возникают протечки, особенно при неудачном подборе покрытия или нарушении технологии укладки.
Особенности соединения скатов
На многоскатных конструкциях с перепадами высот чаще всего встречаются ендовы и хребты, где сходятся несколько плоскостей. Эти зоны испытывают повышенную нагрузку из-за стока воды и снега. Гибкая черепица с подкладочным ковром предпочтительна – она формирует герметичное покрытие даже на ломаных участках. Металлочерепица подходит реже, так как требует точной подрезки и герметизации, а открытые крепежи увеличивают риск протечек в местах крепления.
Водоотвод и архитектурные ограничения
Из-за перепадов высот изменяется схема водоотвода: вода с верхнего ската может попадать на нижележащие участки, создавая точечную нагрузку. Это исключает использование профилей с низкими капиллярными канавками или неустойчивыми к избыточной влаге материалами. Металл без защитного покрытия или шифер в таких условиях быстро теряют герметичность. Лучше выбирать покрытия с высокой плотностью и устойчивостью к локальному застою воды – фальцевые панели или композитная черепица с дренажными каналами.
Архитектура здания также ограничивает выбор. Если уклоны варьируются, а конфигурация сложная, листовые материалы усложняют монтаж и увеличивают количество подрезки. Это ведёт к перерасходу, удорожанию и увеличению отходов. В таких случаях рекомендуется кровля модульного типа с возможностью индивидуального подбора элементов под конкретные размеры каждого ската.
Монтаж коньков и вентиляционных элементов на сложных крышах
При устройстве треугольных и многоскатных крыш особое внимание уделяется точкам соединения скатов и правильной организации вентиляции. Конек – не просто декоративный элемент, а функциональный узел, обеспечивающий герметичность и циркуляцию воздуха под кровельным покрытием.
- Перед установкой конькового элемента необходимо обеспечить точное сопряжение скатов. Углы соединения подбираются с учётом геометрии крыши и применяемых кровельных материалов. Погрешность более 5 мм может нарушить герметичность узла.
- Коньковые брусья фиксируются к стропильной системе с зазором 5–7 см для прохода воздуха. В случае сложной архитектуры применяются разветвлённые коньковые соединения с переходными планками.
- Вентиляционные зазоры оборудуются под коньковыми лентами, которые защищают от осадков и насекомых. Минимальная ширина вентиляционного зазора – 20 мм.
- На крышах с длиной скатов более 6 метров дополнительно устанавливаются кровельные аэраторы. Их размещают на 60–80 см ниже конька, равномерно по длине крыши.
Нарушение принципов вентиляции ведёт к конденсату, снижению ресурса утеплителя и деформации деревянной обрешётки. Поэтому монтаж вентиляционных элементов необходимо сочетать с системой водоотвода, исключая обратное попадание влаги через сопряжения скатов. Для этого применяются капельники и уплотнённые примыкания к водосточным желобам.
Учет снеговых и ветровых нагрузок при проектировании
Нагрузки от снега и ветра напрямую влияют на выбор углов наклона, конфигурацию соединения скатов и конструктивную схему крыши. Игнорирование этих факторов приводит к деформации кровли, нарушению водоотвода и потере герметичности в зонах примыканий.
Снеговые нагрузки
- Минимальный уклон скатов в регионах с высокой снеговой нагрузкой – не менее 35°, что снижает риск накопления снега и уменьшает нагрузку на стропильную систему.
- На многоскатных крышах при проектировании соединений скатов необходимо предусматривать систему снегозадержания и защиту от снегонавала в ендовах.
- Материал кровельного покрытия должен обладать гладкой поверхностью и низким коэффициентом сцепления – это ускоряет сход снега и уменьшает нагрузку.
Ветровые нагрузки
- Максимальные нагрузки приходятся на кромки скатов и коньки – в этих зонах применяются усиленные крепежные элементы и анкерные соединения.
- Высокие фронтоны требуют дополнительного армирования и ветрозащитной обшивки. При проектировании треугольных крыш учитывается направление преобладающих ветров – со стороны наветра скат делают менее пологим.
- Для исключения разгерметизации подкровельного пространства при порывистом ветре проектируется система принудительной вентиляции с антивозвратными клапанами.
Грамотно рассчитанные параметры ветровой и снеговой нагрузки обеспечивают стабильную работу водоотводящей системы, устойчивость архитектурных форм и долговечность соединений всех элементов кровли.
Распространенные ошибки при монтаже многоскатных крыш и как их избежать
Одной из главных сложностей при устройстве многоскатных крыш становится правильное выполнение вентиляции. Часто пренебрегают созданием эффективных воздушных каналов, что приводит к скоплению влаги и снижению долговечности конструкции. Для предотвращения этого необходимо обеспечить свободный поток воздуха под кровельным покрытием, используя специальные вентиляционные отверстия и коньковые элементы.
Ошибка при организации водоотвода – еще одна распространенная проблема. Неправильный уклон скатов или некорректный монтаж желобов приводит к застою воды, что ускоряет разрушение кровельных материалов и фасадов. Контроль углов наклона и надежное крепление элементов системы водоотвода минимизируют риск протечек и деформаций.
Зачастую нарушается целостность архитектурного замысла из-за несогласованности форм и размеров скатов. Это не только ухудшает внешний вид, но и осложняет монтаж и обслуживание кровли. Точная проработка проекта с учетом всех геометрических особенностей крыши позволяет избежать деформаций и повышает устойчивость конструкции.
Использование неподходящих материалов для многоскатных крыш, не учитывающих нагрузку и климатические условия, ведет к преждевременному износу. Рекомендуется выбирать материалы с характеристиками, соответствующими архитектуре здания и специфике эксплуатации, что обеспечит надежность и долговечность.
